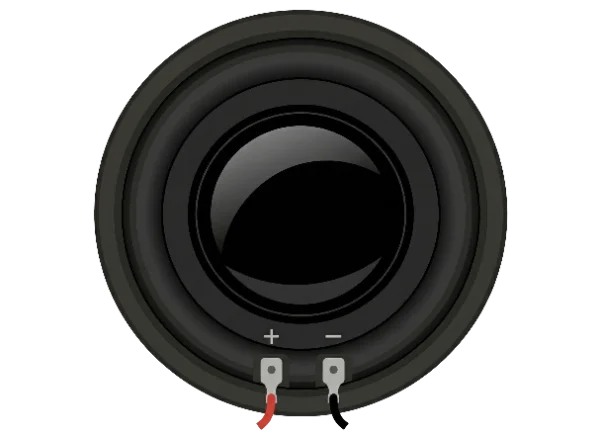

Speaker 3W
Kleiner passiver Lautsprecher, 3W 4–8 Ohm. Benötigt ein verstärktes Signal — kann nicht direkt von einem DAC-Line-Out oder einem Mikrocontroller-GPIO angesteuert werden.
Kleiner passiver Lautsprecher, 3W 4–8 Ohm. Benötigt ein verstärktes Signal — kann nicht direkt von einem DAC-Line-Out oder einem Mikrocontroller-GPIO angesteuert werden.
| Pin | Signal | Beschreibung |
|---|---|---|
SPK + |
audio | Speaker in positive |
SPK - |
audio | Speaker in GND |
Ein passiver Lautsprecher MUSS über einen Audioverstärker betrieben werden (z. B. PAM8403, MAX98357A, LM386). Niemals direkt an einen DAC-Line-Out oder einen Mikrocontroller-Pin anschließen — das Signal ist zu schwach und kann die Quelle beschädigen. Verstärkerausgang (+/-) mit Lautsprecher (+/-) verbinden.
| Von | Nach | Kabel |
|---|---|---|
board:D9 |
spk1:SPK + |
green |
board:GND |
spk1:SPK - |
black |
Dieses Beispiel wurde für das arduino-uno geschrieben und kompiliergeprüft. Codey Online passt es für jedes andere unterstützte Board an.
// NOTE: A passive 3W speaker must be driven by an audio amplifier.
// This minimal sketch is included for documentation purposes, but do NOT connect
// a passive speaker directly to an Arduino pin in real hardware.
const int speakerPin = 9;
void setup() {
pinMode(speakerPin, OUTPUT);
}
void loop() {
tone(speakerPin, 440);
delay(500);
noTone(speakerPin);
delay(500);
}Beschreib einfach, was du bauen willst. Codey Online schreibt den Code, zeichnet den Schaltplan, kompiliert alles und flasht dein Board direkt aus dem Browser.
