Sensores
DHT22

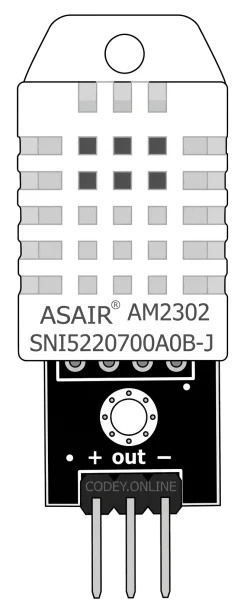

El DHT22 es un sensor digital de temperatura y humedad relativa que se usa con microcontroladores. Se comunica mediante una interfaz de datos de un solo hilo y normalmente se conecta con VCC, GND y una línea DATA.
El DHT22 es un sensor digital de temperatura y humedad relativa que se usa con microcontroladores. Se comunica mediante una interfaz de datos de un solo hilo y normalmente se conecta con VCC, GND y una línea DATA.
| Pin | Señal | Descripción |
|---|---|---|
GND |
ground | Ground reference for the DHT22 module power and data signal. |
VCC |
power | Positive supply input for the DHT22 module, typically 3.3V to 5V. |
DATA |
data | Single-wire digital data output from the DHT22 temperature and humidity sensor. |
| Desde | Hasta | Cable |
|---|---|---|
board:5V |
x1:VCC |
red |
board:GND |
x1:GND |
black |
board:D2 |
x1:DATA |
green |
Este ejemplo se escribió y verificó por compilación para arduino-uno. Codey Online lo adapta a cualquier otra placa compatible.
#include <DHT.h>
#define DHTPIN 2
#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);
void setup() {
Serial.begin(9600);
while (!Serial) {
;
}
dht.begin();
Serial.println("DHT22 sensor example");
}
void loop() {
delay(2000); // DHT22 needs a slow sampling rate
float humidity = dht.readHumidity();
float temperatureC = dht.readTemperature();
if (isnan(humidity) || isnan(temperatureC)) {
Serial.println("Failed to read from DHT22 sensor");
return;
}
Serial.print("Humidity: ");
Serial.print(humidity);
Serial.print(" %\tTemperature: ");
Serial.print(temperatureC);
Serial.println(" °C");
