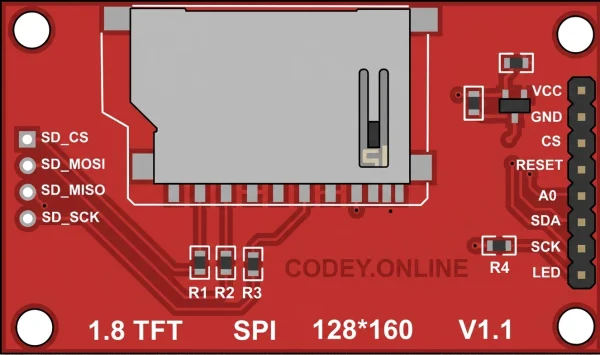

Este es un módulo TFT LCD de 1,8" basado en el ST7735 para mostrar texto, gráficos y elementos de interfaz sencillos. Normalmente usa una interfaz SPI para las señales de la pantalla, con pines de control separados como CS, DC y RESET, y también puede incluir control de la retroiluminación y pines SPI opcionales para una tarjeta microSD.
| Pin | Señal | Descripción |
|---|---|---|
CS |
chip-select | SPI chip-select for the ST7735 display controller, usually active low. |
GND |
ground | Ground reference for power and SPI signals. |
LED |
PWM | Backlight LED power/control input; drive or PWM to control brightness. |
SCK |
SCK | SPI clock input for shifting display data into the controller. |
SDA |
MOSI | SPI MOSI data input to the ST7735 display controller. |
VCC |
power | Power input for the TFT module, typically 3.3–5V depending on breakout regulator. |
RESET |
reset | Hardware reset input for the display controller, typically active low. |
A0 |
digital | Data/command select line for the display, also commonly labeled DC. |
SD_CS |
chip-select | SPI chip-select for the microSD card socket, usually active low. |
SD_MOSI |
MOSI | SPI MOSI data line to the microSD card. |
SD_MISO |
MISO | SPI MISO data line from the microSD card. |
SD_SCK |
SCK | SPI clock line for the microSD card socket. |
